Vending Machine
# 21 Jamie    02.12.16 14:10

1.Spec

   Vending machine은 mini vending machine과 function은 거의 동일합니다.
   차이점이 있다면 state machine을 사용하여 잔액을 내보내는 state와 그렇지 않은 state로
나누었다는 점입니다.
   잔액을 내보내지 않은 state에서는 입력으로 받은 coin과 menu button에 따라
menu가 출력되는 function을 하고, 잔액을 내보내는 state에서는 sum의 결과에 따라 coin을 이용하여
잔액을 차례차례 내보내는 것입니다.
   실제 자판기에 좀 더 가까운 vending machine이라고 할까요?
   Mini vendinf machine1처럼 출력에 대해 각각의 process문을 사용하여
회로를 좀 더 빨리 이해하도록 하였습니다.

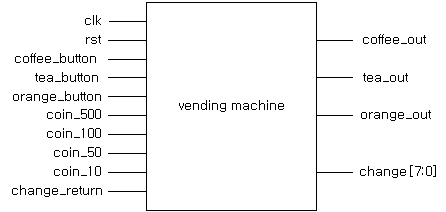

2.Input/Output

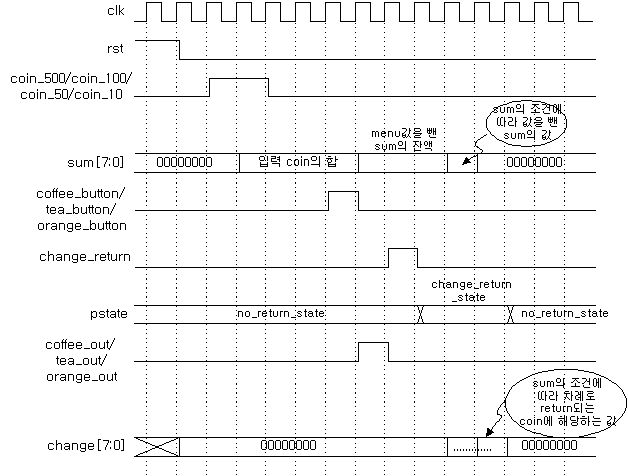

3.Timing



4.Block Diagram



5.VHDL Code : vending_machine.vhd
  Test Vector : vending_machine_tb.vhd
