Mini Vending Machine
# 19 Jamie    02.12.6 17:04

1.Spec

   이번에 설계한 mini vending machine은 State Machine을 사용하지 않고
IF문을 사용한 비교적 간단한 vending machine입니다.
   coin(여기에서는 4가지 종류의 coin을 사용합니다. 10원, 50원, 100원, 500원짜리입니다.)을
받으면 coin의 값이 더해져서 sum에 저장이되고, 선택버튼으로 menu(coffee, tea, orange_juce)중 하나를
선택하면, 해당 menu의 출력 신호(coffee_out, tea_out, orange_jout)가 '1'이 됩니다.
   만약 sum에 저장된 coin값에서 menu값을 뺀 잔액이 있어 잔돈 반환버튼(change_return)을
누르면 sum에 있던 남은 금액이 change(잔액)로 출력되고 sum은 '0'로 됩니다.
   여기에서 coin의 값을 그대로 사용하지 않고 편의상 각각 1, 5, 10, 50으로 계산하였습니다.
   sum과 change의 data bit수도 원하는 값의 범주를 고려하여 적당히 선택할 수 있습니다.
   저희 design에서는 8bit로 정의했습니다.

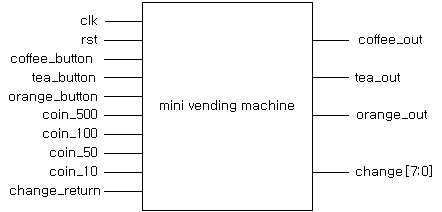

2.Input/Output

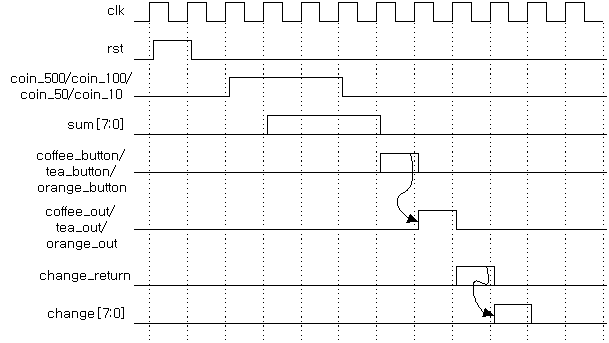

3.Timing

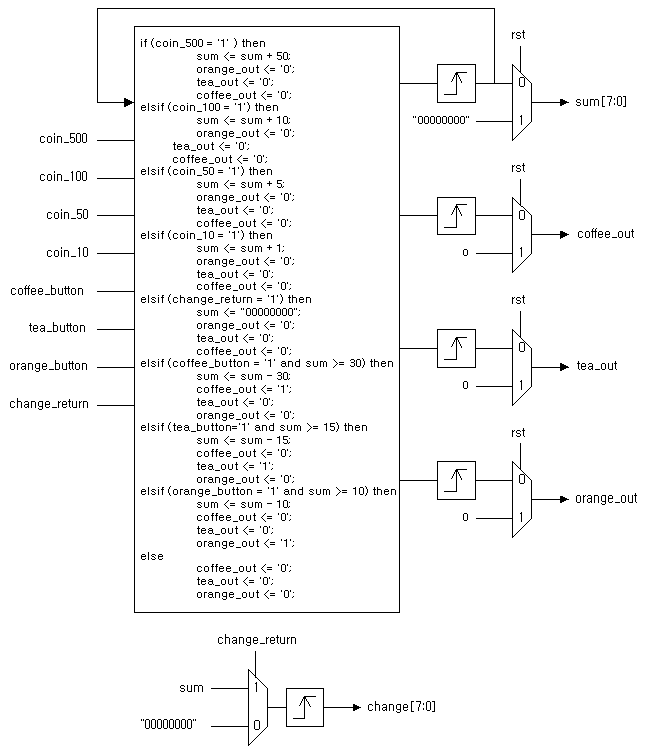

4.Block Diagram



5.VHDL Code : mini_vending_machine.vhd
  Test Vector : mini_vending_machine_tb.vhd
