Moore Machine
# 15 Jamie    02.8.29 13:30

1.Spec

이제 State Machine에 대해 공부를 해보겠습니다.
State Machine에는 크게 Moore Machine과 Mealy Machine으로 구분할 수 있습니다.
아래의 그림을 보면 Moore Machine과 Mealy Machine의 차이를 알 수 있습니다.



Mealy Machine은 출력이 현재상태와 입력에의해 바로 결정됩니다.
하지만 Moore Machine은 현상태를 decodeing해서 출력되며 출력이 현상태에 의존합니다.
자동차를 예로 들어보겠습니다.
자동차 운행중에 정지 신호가 왔을 때 바로 정지하면 Mealy Machine이고,
현상태의 일을 처리(decode)한 다음 정지신호를 이행하는 경우를 Moore Machine이라고 생각하면
이해에 도움이 됩니다.
그럼, Moore Machine부터 간단한 설계를 통해서 공부해 보겠습니다.

2.Input/Output

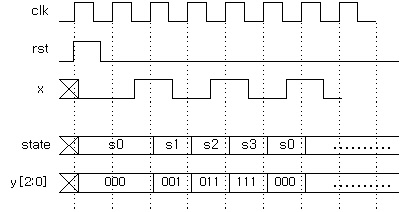

3.Timing



4.Block Diagram



5.RTL Code : moore_machine.vhd
  Test Vector : moore_machine_tb.vhd
